Šiandien sunku įsivaizduoti pastatą, gamybinę liniją ar inžinerinę sistemą be tinkamai parinktų elektros kabelių. Nuo jų tiesiogiai priklauso ne tik įrenginių veikimas, bet ir žmonių bei turto sauga. Tarp įvairių tipų kabelių ypatingą vietą užima jėgos kabelis – būtent juo elektros energija perduodama iš skydų, transformatorinių ar paskirstymo dėžučių į galutinius vartotojus: variklius, šildymo sistemas, mašinas, įrenginius.
Nors iš išorės visi kabeliai atrodo panašūs, jų paskirtis bei konstrukcija gerokai skiriasi. Jėgos kabelis suprojektuotas taip, kad patikimai atlaikytų didesnes sroves, įvairias aplinkos sąlygas ir užtikrintų stabilų maitinimą daugelį metų.
Kas yra jėgos kabelis ir kuo jis skiriasi nuo kitų?
Paprastai kalbant, jėgos kabelis – tai kabelis, skirtas elektros energijai perduoti nuo maitinimo šaltinio iki elektros imtuvų. Jis gali maitinti vieną galingą įrenginį (pvz., variklį) arba paskirstyti energiją kelioms grupėms ar potinkliams.
Nuo instaliacinių ar signalinių kabelių jėgos kabelis skiriasi keliais aspektais:
-
didesnis skerspjūvis ir leistina srovės apkrova;
-
storesnė izoliacija ir išorinis apvalkalas, pritaikyti mechaniniam ir termiškam apkrovimui;
-
dažnai numatyta galimybė kloti lauke, po žeme, betoninėse konstrukcijose, kabelių kanaluose ar vamzdžiuose;
-
aiškiai apibrėžta vardinė įtampa, kuri gali būti iki 1 kV arba virš 1 kV, priklausomai nuo kabelio tipo.
Trumpai tariant, instaliaciniai kabeliai dažniausiai naudojami vidaus tinkluose (rozetėms, apšvietimui), o jėgos kabelis – ten, kur reikia perduoti didesnę galią ir užtikrinti aukštesnį patikimumo lygį.

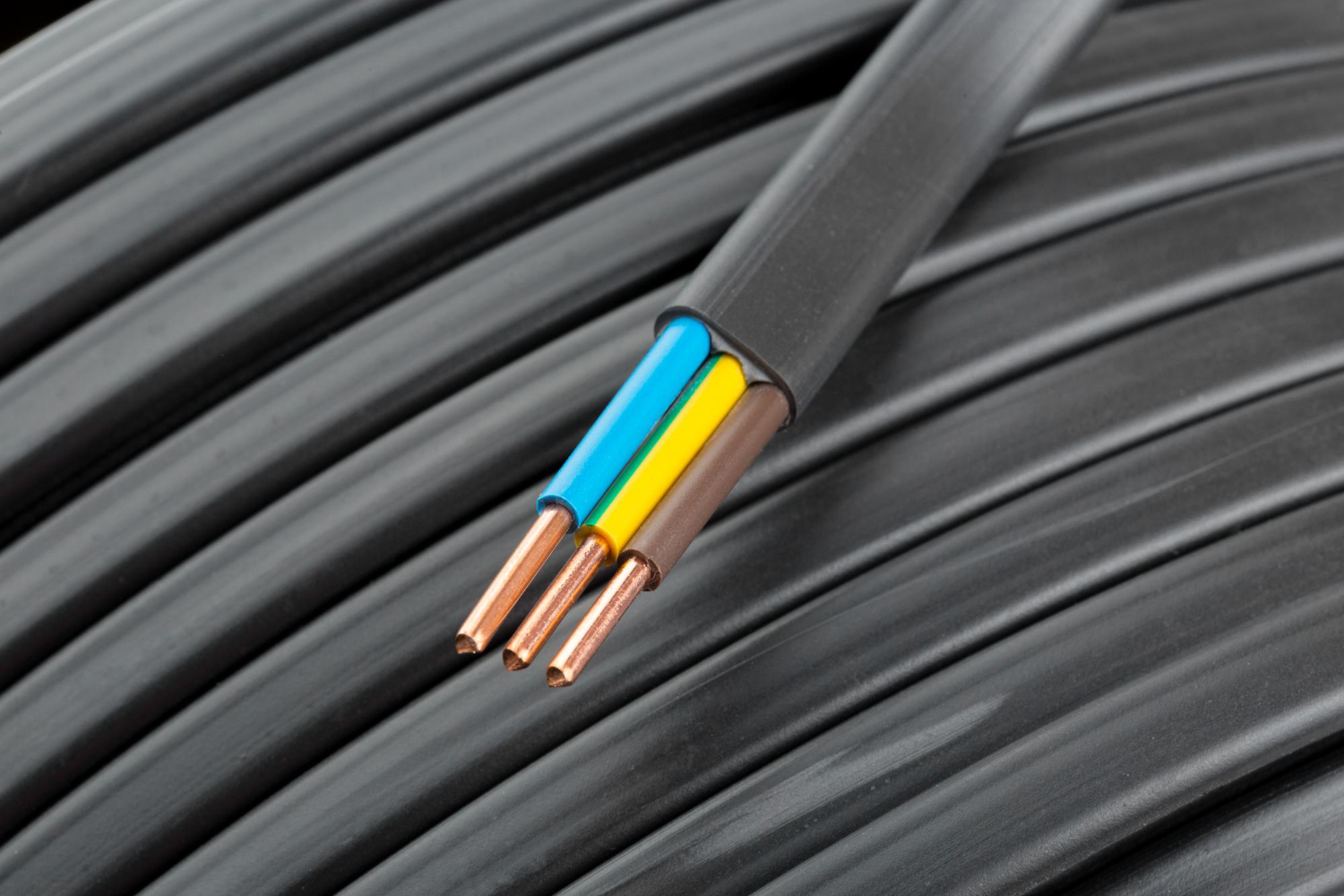

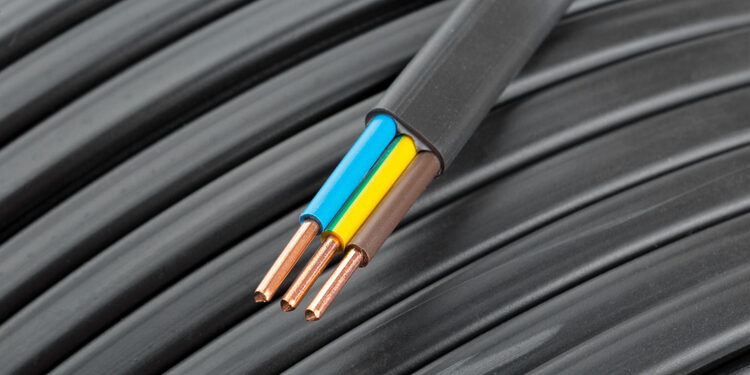

Jėgos kabelis ir jo konstrukcija
Kad jėgos kabelis patikimai atliktų savo funkciją, svarbi kiekviena jo dalis: nuo vidinės gyslos iki išorinio apvalkalo.
Pagrindiniai konstrukciniai elementai:
-
Laidininkas – varinis arba aliumininis. Varis pasižymi geresniu laidumu ir mechaniniu atsparumu, aliuminis – mažesniu svoriu ir kaina.
-
Pagrindinė izoliacija – dažniausiai naudojamas PVC (polivinilchloridas) arba XLPE (kryžmiškai susietas polietilenas). XLPE leidžia dirbti aukštesnėje darbinėje temperatūroje, turi geras dielektrines savybes ir ilgaamžišką struktūrą.
-
Užpildai ir apsauginiai sluoksniai – padeda išlaikyti kabelio formą, mažina vidines ertmes, saugo nuo drėgmės.
-
Išorinis apvalkalas – apsaugo kabelį nuo mechaninių pažeidimų, UV spindulių, drėgmės, cheminių veiksnių.
-
Papildomi elementai (jei reikalinga): ekranas nuo elektromagnetinių trikdžių, metalinis šarvas nuo mechaninių pažeidimų, behalogeniniai (HFFR) sluoksniai, mažinantys dūmų ir korozinių dujų išsiskyrimą gaisro metu.
Priklausomai nuo paskirties, jėgos kabelis gali būti nearmuotas (standartinėms instaliacijoms) arba armuotas, kai būtina papildoma apsauga nuo smūgių, spaudimo ir kitų mechaninių poveikių.
Kur dažniausiai naudojamas jėgos kabelis?
Jėgos kabelis yra universalus, tačiau jo parinkimas visada priklauso nuo konkrečios paskirties. Dažniausios sritys:
-
Pastatų maitinimas: kabeliai nuo įvadinio skydelio iki potinklių, aukštesnės galios vartotojų (pvz., šilumos siurblio, elektrinės viryklės, katilo, elektromobilio įkrovimo stotelės).
-
Pramonė: elektros variklių, konvejerių, siurblių, kompresorių, gamybos įrangos maitinimas.
-
Lauko tinklai: kabeliai, klojami po žeme, kabeliniuose kanaluose, vamzdžiuose, traukami į pastatus iš transformatorinių.
-
Infrastruktūra ir komunalinės sistemos: vandens tiekimo, nuotekų siurblinių, šilumos punktų įranga, apšvietimo sistemos.
Dalis jėgos kabelių pritaikyti kloti tiesiogiai žemėje ar betone, kiti skirti naudoti kanaluose, šachtose arba ant konstrukcijų. Todėl renkantis kabelį būtina įvertinti ne tik elektrinius parametrus, bet ir klojimo sąlygas.
Jėgos kabelis iki 1 kV ir virš 1 kV
Pagal vardinę įtampą dažniausiai skiriami:
-
jėgos kabelis iki 1 kV – naudojamas žemos įtampos tinkluose, buitinėje ir daugelyje pramoninių instaliacijų;
-
jėgos kabelis virš 1 kV – taikomas aukštesnės įtampos tinkluose (pavyzdžiui, 6 kV, 10 kV, 20 kV ir pan.), dažniausiai nuo transformatorinių iki didesnių objektų ar tarp pastočių.
Didėjant įtampai, griežtėja reikalavimai izoliacijos kokybei ir konstrukcijai: atsparumui daliniams išlydžiams, senėjimui, drėgmei, mechaniniam poveikiui. Todėl aukštesnės įtampos jėgos kabelis – technologiškai sudėtingesnis gaminys, kuriam keliami aukštesni projektavimo ir montavimo reikalavimai.
Kaip pasirinkti tinkamą jėgos kabelį?
Nors gali atrodyti, kad užtenka „paimti storesnį“ kabelį ir problema išspręsta, realybėje svarbu įvertinti kelis pagrindinius kriterijus. Teisingai parinktas jėgos kabelis turi būti ir saugus, ir ekonomiškai pagrįstas.
Jėgos kabelis ir laidininko medžiaga: varis ar aliuminis?
Variniai ir aliumininiai jėgos kabeliai turi savų privalumų:
-
Varinis jėgos kabelis: geresnis elektros laidumas, mažesnis pereinamųjų kontaktų pasipriešinimas, geresnis atsparumas mechaniniam lenkimui. Dažnai naudojamas, kai reikia kompaktiškesnio skerspjūvio ar didesnio patikimumo.
-
Aliumininis jėgos kabelis: lengvesnis, pigesnis už varinį, todėl dažnai pasirenkamas ilgiems trasų ruožams, ypač kai kabeliai klojami žemėje ar kabelių trasose. Daug žemėje esančių tinklų yra suformuoti būtent aliumininiais jėgos kabeliais.
Renkantis svarbu įvertinti ne tik kainą, bet ir montavimo sąlygas, trasos ilgį, jungčių kiekį, leistinas įrenginių gnybtų apkrovas.
Jėgos kabelis ir skerspjūvio parinkimas
Tai – vienas svarbiausių etapų. Skerspjūvis turi būti parinktas taip, kad:
-
leistina srovė būtų ne mažesnė už planuojamą ilgalaikę apkrovą;
-
kabelis neperkaistų, net ir esant didesnei aplinkos temperatūrai ar klojant keliuos kabelius greta;
-
būtų įvertintas įtampos kritimas ilgoje linijoje – ypač svarbu varikliams ir jautriems įrenginiams;
-
būtų numatytas tam tikras rezervas ateičiai, jei planuojama apkrovą didinti.
Per mažas skerspjūvis reiškia perkaitimo, izoliacijos senėjimo, gaisro riziką ir įtampos kritimą. Per didelis – nereikalingas medžiagų ir lėšų švaistymas. Todėl, jei kyla abejonių, verta remtis elektrotechnikos skaičiavimais, o ne „iš akies“ sprendimais.
Jėgos kabelis ir klojimo sąlygos
Tas pats jėgos kabelis skirtingomis sąlygomis gali atlaikyti skirtingą srovę. Įtakos turi:
-
klojimas po žeme, kanaluose, vamzdžiuose ar ore;
-
aukštis virš jūros lygio ir aplinkos temperatūra;
-
ar kabeliai klojami pavieniui, ar keli greta vienoje trasoje;
-
ar kabelis bus veikiamas UV spindulių, chemikalų, drėgmės.
Pavyzdžiui, kabelis, klojamas tiesiogiai žemėje, paprastai mažiau vėdinamas nei klojamas ore, todėl jo leistina srovė gali būti mažesnė. Lauko instaliacijose reikia įvertinti išorinio apvalkalo atsparumą UV spinduliams, o pramonėje – atsparumą alyvoms, cheminėms medžiagoms, vibracijai.
Jėgos kabelis ir reakacija į ugnį
Pastaraisiais metais daug dėmesio skiriama kabelių elgsenai gaisro metu. Reglamento ir standartų lygmeniu nustatomos:
-
reakcijos į ugnį klasės;
-
dūmų formavimasis;
-
halogeninių dujų išsiskyrimas;
-
degumo ribojimas vertikaliose trasose.
Ten, kur svarbus žmonių saugumas ir evakuacija (daugiabučiai, viešieji pastatai, evakuaciniai koridoriai), vis dažniau pasirenkamas behalogeninis jėgos kabelis su mažo dūmingumo ir nedidelės korozijos savybėmis. Tai ypač aktualu, nes gaisro metu didelę žalą sukelia ne tik ugnis, bet ir dūmai bei korozinės dujos, ardančios metalines konstrukcijas ir elektroniką.
Dažniausios klaidos, susijusios su jėgos kabeliais
Net ir kokybiškas jėgos kabelis nebus saugus, jei bus neteisingai parinktas ar sumontuotas. Dažniausiai pasitaikančios klaidos:
-
neįvertinamas realus apkrovos pobūdis: parenkamas kabelis pagal teorinę galią, neatsižvelgiant į paleidimo sroves, variklių darbo režimą, apkrovų svyravimus;
-
per mažas skerspjūvis: „sutaupoma“ kabelio sąskaita, bet vėliau pasireiškia perkaitimas, per didelis įtampos kritimas, gedimai;
-
netinkama izoliacija: lauke ar žemėje klojami kabeliai, nepritaikyti tokioms sąlygoms, dėl drėgmės ir UV poveikio greičiau sensta;
-
nesuderintos apsaugos priemonės: automatiniai jungikliai ar saugikliai parenkami „iš akies“, neatsižvelgiant į kabelio leistiną srovę, todėl apsauga nesuveikia laiku;
-
prastos kokybės sujungimai ir antgaliai: neprofesionaliai užspausti antgaliai, „sutaupyti“ gnybtai ar jungtys tampa silpnąja grandimi ir kaista labiau nei pats kabelis;
-
neatsižvelgiama į ateitį: suprojektuojamas kabelis dabartinei apkrovai, nors žinoma, kad po kelių metų planuojama išplėsti tinklą ar įdiegti daugiau įrenginių.
Visos šios klaidos galiausiai kainuoja daugiau: gedimai, prastovos, gaisro ar brangios įrangos pažeidimo rizika. Todėl jėgos kabelio parinkimą verta vertinti kaip investiciją, o ne tik kaip sąnaudas.
Kada dėl jėgos kabelio verta kreiptis į specialistus?
Nedideliam buitiniam projektui dažnai pakanka konsultacijos su pardavėju ir bendrųjų rekomendacijų. Tačiau yra situacijų, kai savarankiškai spręsti nereikėtų:
-
projektuojant ar rekonstruojant didesnius pastatus ir pramonines linijas;
-
montuojant įvadinius kabelius, kurie maitins visą objektą;
-
kai reikia ilgų trasų su didelėmis galiomis;
-
kai keliami griežti reikalavimai apsaugai nuo gaisro, dūmų, korozijos;
-
kai planuojama sudėtinga kabelių sistema su daug šakų, sujungimų, skirtingų apkrovų.
Tokiais atvejais geriausia dirbti kartu su projektuotojais ir kvalifikuotais elektrikais. Jie atliks reikiamus skaičiavimus, parinks kabelio tipą, skerspjūvį, izoliaciją, apsaugos aparatūrą, suprojektuos trasas ir klojimo būdus.
Jėgos kabelis – ilgalaikė investicija į saugų ir patikimą tinklą
Tinkamai parinktas ir sumontuotas jėgos kabelis tarnauja dešimtmečius. Jis ne tik perduoda energiją, bet ir saugo instaliaciją nuo perkrovų, trumpojo jungimo pasekmių, mechaninių pažeidimų, aplinkos sąlygų. Tuo pačiu – tai viena iš svarbiausių grandžių, lemiančių, ar elektros sistema veiks patikimai ir be netikėtų pertrūkių.
Renkantis jėgos kabelį verta prisiminti keletą kertinių principų:
-
pirmiausia – sauga ir atitiktis standartams;
-
tik tada – kaina ir taupymas;
-
būtina įvertinti ne tik šiandienos, bet ir rytdienos poreikius;
-
geriau kartą kokybiškai suprojektuoti ir sumontuoti, negu vėliau taisyti klaidas.
Toks požiūris padeda sukurti elektros ūkį, kuris nereikalauja nuolatinio „gydymo“, o tiesiog patikimai dirba savo darbą. Daugiau informacijos: https://elektrospec.lt/elektros-prekes/kabeliai-ir-laidai/jegos-kabeliai-iki-ir-vir-1kv/
